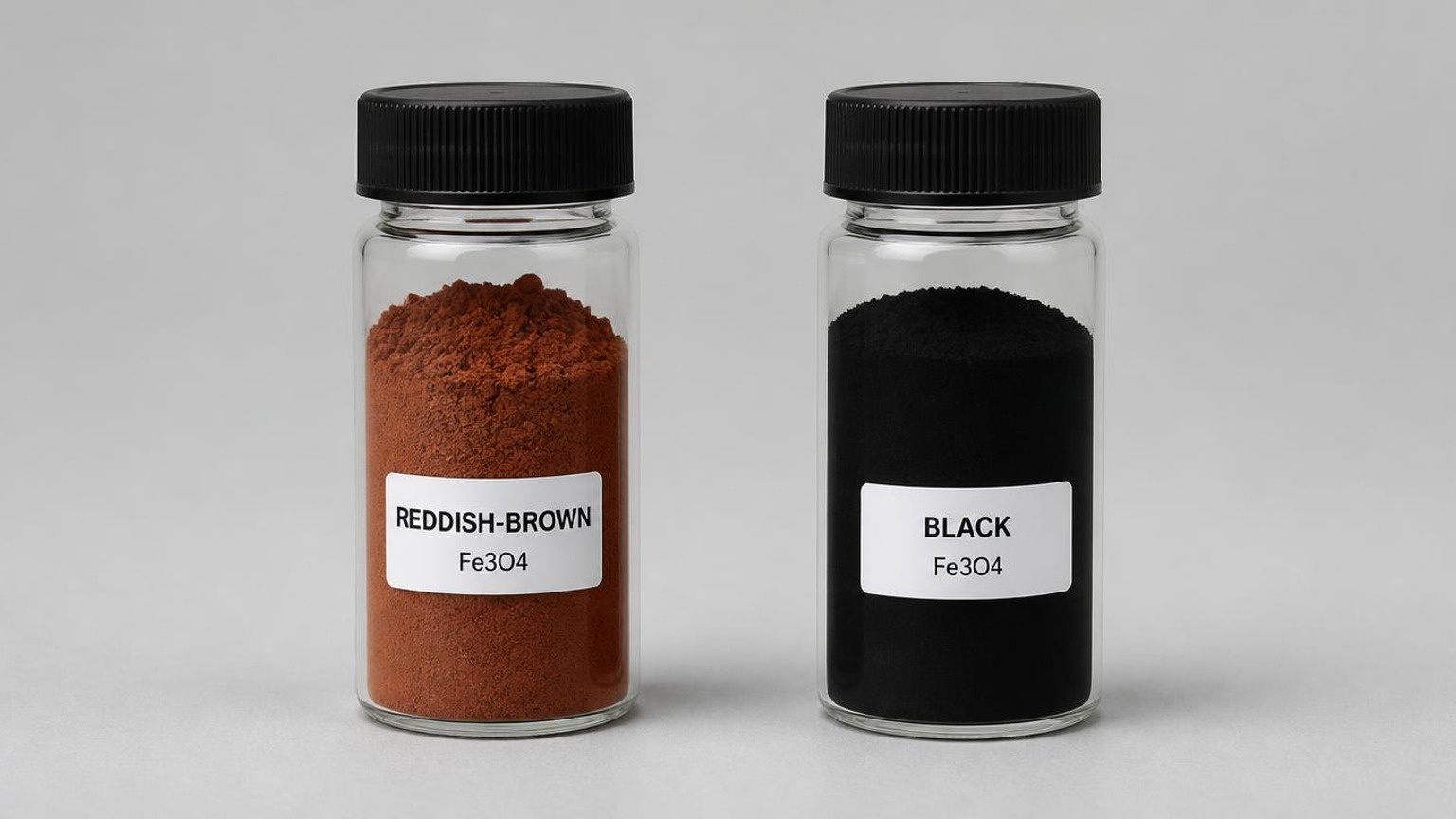

Crvenkasto-smeđi naspram crnog Fe₃O₄ nanopraha za aplikacije litij-ionske baterije

Crna, fazno čistaFe₃O₄je poželjna klasa za aplikacije anoda za litij-ionske baterije. Crvenkasto-smeđa boja ukazuje na to da je površina praha djelomično oksidirana (doFe₂O₃), što ugrožava elektrokemijsku izvedbu.

Što znači razlika u boji?

Crna = fazno čisti Fe3O₄ (magnetit, inverzna spinelna struktura, sadrži i Fe²⁺ i Fe³⁺) Crvenkasto-smeđa = površina Fe3O₄ je djelomično oksidirana u Fe₂O₃ (uglavnom γ-Fe₂O₃, crvenkasto-smeđe boje). Budući da nanoprahovi imaju vrlo veliku specifičnu površinu, površinska oksidacija Fe²⁺ čest je problem. Što je prah crveniji, oksidacija je jača.

Utjecaj na performanse litij-ionske baterije

Fe₃O₄ je dobro proučen anodni materijal konverzijskog tipa (teoretski kapacitet 926 mAh/g, daleko veći od grafitnih 372 mAh/g). Ključne razlike između dvije ocjene:

Parametar	Crni, fazno čisti Fe₃O₄	Crvenkasto-smeđa (površinski oksidirana)
Elektronska vodljivost	Visok (polumetal; skakanje elektrona između Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Degradiran (Fe₂O3 je poluvodič, nekoliko redova veličine niži)
Isporuka kapaciteta	Stabilan; i Fe²⁺ i Fe³⁺ sudjeluju u reakciji pretvorbe	Površinski sloj Fe₂O3 sudjeluje; teoretski kapacitet je malo veći (1007 mAh/g), ali praktično blijeđenje je brže
Kulonova učinkovitost prvog ciklusa	Relativno viši	Niži (Fe₂O₃ pokazuje veći ireverzibilni gubitak kapaciteta)
Biciklistička stabilnost	Dobro	Lošije (više nusreakcija između oksidnog sloja i elektrolita; manje stabilan SEI)
Presuda	Preporučiti	Prvo se mora procijeniti stupanj oksidacije

Osnovni razlog: anode litij-ionske baterije zahtijevaju dobar elektronički transport. Superiorna vodljivost Fe₃O₄ u odnosu na Fe₂O₃ upravo je razlog zašto je magnetit favoriziran među anodama konverzijskog tipa; površinski oksidni sloj povećava polarizaciju i ubrzava pad kapaciteta. Blaga oksidacija (nekoliko nanometara na površini) ima ograničen učinak, ali se jako oksidirani prah ne preporučuje za korištenje baterija.

Preporučeni koraci provjere

1.XRD: potvrdite da je glavna faza Fe₃O₄; provjerite difrakcijske vrhove Fe₂O3 (crvenkasto-smeđi uzorak će najvjerojatnije pokazati vrhove γ-Fe₂O₃)

2. Titracija sadržaja Fe²⁺ (metoda dikromata): čisti Fe3O₄ ima teoretski omjer Fe²⁺/Fe³⁺ od 1:2; jasno niži sadržaj Fe²⁺ ukazuje na značajnu oksidaciju.

3. Ako je oksidacija značajna: razmislite o reduktivnoj obradi (smanjenje H₂), presvlačenju ugljikom ili prebacivanju na fazno čisti izvor Fe₃O₄

Sažetak

Za kupce litij-ionskih baterija: nabavite crni, fazno čisti Fe₃O₄. Crvenkasto-smeđe šarže treba testirati na stupanj oksidacije prije otpreme ili ih alternativno prodavati kao željezni oksid (Fe₂O₃) za druge primjene, s odgovarajućim jasno označenim proizvodom.
